Windows平台RTSP/RTMP直播播放SDK集成说明

本文主要介绍,如何调用大牛直播播放SDK快速实现RTSP/RTMP播放能力。

demo说明

  1. SDK提供C++/C#两套接口,对外提供32/64位库,C++和C#接口一一对应,C#接口比C++接口增加前缀NT_PB_;
  2. WIN-PlayerSDK-CPP-Demo:播放端SDK对应的C++接口的demo;
  3. WIN-PlayerSDK-CSharp-Demo:播放端SDK对应的C#接口的demo; 播放端SDK支持Win7及以上系统;
  4. 本demo基于VS2013开发;
  5. 相关接口,可以到 [Github](daniulive/SmarterStreaming) 下载。

集成说明

C++头文件:
  1. [类型定义]nt_type_define.h
  2. [Log定义]smart_log.h
  3. [Log定义]smart_log_define.h
  4. [base code定义]nt_base_code_define.h
  5. [player接口]smart_player_define.h
  6. [player参数定义]smart_player_sdk.h
C#头文件:
  1. [base code定义]nt_base_code_define.cs
  2. [player接口]smart_player_define.cs
  3. [player参数定义]smart_player_sdk.cs
到以下目录,拷贝相关lib库到自己系统目录:
  1. 32位debug:WIN-PlayerSDK-CSharp-Demo\SmartPlayer\bin\Debug
  2. 32位 release:WIN-PlayerSDK-CSharp-Demo\SmartPlayer\bin\Release
  3. 64位debug:WIN-PlayerSDK-CSharp-Demo\SmartPlayer\bin\x64\Debug
  4. 64位release:WIN-PlayerSDK-CSharp-Demo\SmartPlayer\bin\x64\Release
在需要集成的工程,右键->Properties->

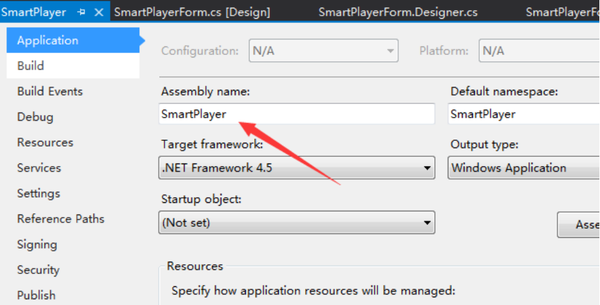

Application->Assembly name,大牛直播SDK按照APP名称授权,未授权版本,此处请改成“SmartPlayer”,如需授权,可直接联系商务

1 初始化

NT_SP_Init
如需配置log路径,请在NT_SP_Init之前,做如下设置(目录可自行指定):
// 设置日志路径(请确保目录存在)
//String log_path = “D:\\playerlog”;
//NTSmartLog.NT_SL_SetPath(log_path);
注意:正式授权版本集成,NT_SP_Init之前,需要调用NT_SP_SetSDKClientKey接口,设置license Key,不然调用失败:
NT.NTSmartPlayerSDK.NT_SP_SetSDKClientKey(“xxxxxxxxxxxxxxxx”, “xxxxxxxxxxxxxxxxx”, 0, IntPtr.Zero);

2 Open生成播放实例

NT_SP_Open:每调用一次Open接口,对应一个播放实例,如需播放多实例,对应多个player handler。

3 设置回调事件

① NT_SP_SetEventCallBack:用于回调网络链接状态、buffer状态(开始、buffer比例、结束)、实时带宽等;
② NT_SP_SetVideoSizeCallBack:设置视频分辨率回调;
③ NT_SP_SetVideoFrameCallBack:设置YUV/RGB32数据回调,可用于对接第三方视频分析,或自行绘制等;
④ NT_SP_SetVideoFrameCallBackV2:设置YUV/RGB32数据回调,与NT_SP_SetVideoFrameCallBack接口的不同在于,吐出来的视频数据, 可以指定宽高;
⑤ NT_SP_SetRenderVideoFrameTimestampCallBack:设置绘制视频帧时,视频帧时间戳回调;
⑥ NT_SP_SetAudioPCMFrameCallBack:设置音频PCM帧回调, 吐PCM数据出来,目前每帧大小是10ms;
⑦ NT_SP_SetUserDataCallBack:设置用户数据回调,此接口需要和推送端SDK配套使用,用于返回推送端设定的实时用户数据(如时间戳、经纬度等各种扩展指令或信息);
⑧ NT_SP_SetSEIDataCallBack:设置视频SEI数据回调。

4 设置RTMP/RTSP播放Url

NT_SP_SetURL:支持rtsp/rtmp/本地FLV文件(全路径)

5 查看是否支持D3DRender

设置绘制窗口句柄(可选接口)
① NT_SP_IsSupportD3DRender
② NT_SP_SetRenderWindow
③ NT_SP_GDIDrawRGB32:使用GDI绘制RGB32数据

6 设置回调PCM

NT_SP_SetIsOutputAudioDevice:设置是否播放出声音,这个和静音接口是有区别的,这个接口的主要目的是为了用户设置了外部PCM回调接口后,又不想让SDK播放出声音时使用。
7 RTMP/RTSP播放参数设置
① NT_SP_SetBuffer:设置视频播放缓冲buffer大小,单位:毫秒;
② NT_SP_SetMute:播放过程中,实时静音、取消静音,可播放之前调用,亦或播放过程中实时调用;
③ NT_SP_SetRTSPTcpMode:设置RTSP TCP 模式, 1为TCP, 0为UDP, 此接口仅RTSP有效;
④ NT_SP_SetRtspTimeout:设置RTSP超时时间, timeout单位为秒,必须大于0;
NT_SP_SetRtspAutoSwitchTcpUdp:对于RTSP来说,有些可能支持rtp over udp方式,有些可能支持使用rtp over tcp方式. 为了方便使用,有些场景下可以开启自动尝试切换开关, 打开后如果udp无法播放,sdk会自动尝试tcp, 如果tcp方式播放不了,sdk会自动尝试udp, is_auto_switch_tcp_udp: 如果设置1的话, sdk将在tcp和udp之间尝试切换播放,如果设置为0,则不尝试切换;
⑤ NT_SP_SetFastStartup:设置秒开, 1为秒开, 0为不秒开,此接口用于如RTMP服务器缓存GOP时,酌情使用;
⑥ NT_SP_SetLowLatencyMode:设置低延时播放模式,默认是正常播放模式,mode: 1为低延时模式, 0为正常模式;
⑦ NT_SP_SetRotation:设置视频View旋转,顺时针旋转,degress: 设置0, 90, 180, 270度有效,其他值无效,注意:除了0度,其他角度播放会耗费更多CPU;
⑧ NT_SP_SetFlipVertical:设置视频View上下反转(垂直反转);
⑨ NT_SP_SetFlipHorizontal:设置视频View水平反转;
⑩ NT_SP_SetReportDownloadSpeed:设置下载速度上报, 默认不上报下载速度
* is_report: 上报开关, 1: 表上报. 0: 表示不上报. 其他值无效.
* report_interval: 上报时间间隔(上报频率),单位是秒,最小值是1秒1次. 如果小于1且设置了上报,将调用失败
* 注意:如果设置上报的话,请设置SetEventCallBack, 然后在回调函数里面处理这个事件.
* 上报事件是:NT_SP_E_EVENT_ID_DOWNLOAD_SPEED
⑪ NT_SP_GetDownloadSpeed:主动获取下载速度,speed: 返回下载速度,单位是Byte/s;
⑫ NT_SP_SetParam:万能接口, 设置参数, 大多数问题, 这些接口都能解决;
⑬ NT_SP_GetParam:万能接口, 得到参数, 大多数问题,这些接口都能解决;
⑭ NT_SP_SetKey:设置RTMP加密流的解密key,目前只用来解密rtmp加密流,需与大牛直播SDK RTMP推送端配套使用;
⑮ NT_SP_SetDecryptionIV:设置RTMP加密流的解密向量,目前只用来解密rtmp加密流;
⑯ NT_SP_SetSDKClientKey:设置授权Key,正式授权Key请联系官方。

8 检测是否支持硬解码

Windows平台硬解码,主要适用于性能偏弱的PC端,或者有多路播放诉求的场景,一般建议在软解性能没问题的情况下,尽量软解,具体处理如下,先检测系统是否支持硬解,如果支持,再做硬解设置,这样的好处在于如果系统不支持硬解,可以继续软解播放,具体设置如下,在调用NT_SP_Open()之前,做检测,因为NT_SP_Open()每个句柄对应一个player实例,多个实例只需要做一次判断即可:

/*
* 检查是否支持H264硬解码
* 如果支持的话返回NT_ERC_OK
*/
[DllImport(@”SmartPlayerSDK.dll”)]
public static extern UInt32 NT_SP_IsSupportH264HardwareDecoder();

/*
* 检查是否支持H265硬解码
* 如果支持的话返回NT_ERC_OK
*/
[DllImport(@”SmartPlayerSDK.dll”)]
public static extern UInt32 NT_SP_IsSupportH265HardwareDecoder();



9 RTMP/RTSP播放端-开始播放

NT_SP_StartPlay

10 绘制窗口大小改变

NT_SP_OnWindowSize(),如播放窗口大小调整,需调用此接口。

11 RTMP/RTSP拉流端录像

① NT_SP_SetRecorderDirectory:设置录像目录
② NT_SP_SetRecorderFileMaxSize:设置单个文件最大大小
③ NT_SP_SetRecorderFileNameRuler:设置录像文件名生成规则
④ NT_SP_SetRecorderCallBack:设置录像回调接口
⑤ NT_SP_SetRecorderAudioTranscodeAAC:设置录像时音频转AAC编码的开关, aac比较通用,sdk增加其他音频编码(比如speex, pcmu, pcma等)转aac的功能
⑥ NT_SP_SetRecorderVideo:设置是否录视频,默认的话,如果视频源有视频就录,没有就没得录, 但有些场景下可能不想录制视频,只想录音频,所以增加个开关
⑦ NT_SP_SetRecorderAudio:设置是否录音频,默认的话,如果视频源有音频就录,没有就没得录, 但有些场景下可能不想录制音频,只想录视频,所以增加个开关
⑧ NT_SP_StartRecorder:启动录像
⑨ NT_SP_StopRecorder:停止录像

12 RTMP/RTSP拉流端快照(实时调用)

实时快照功能不表,是一个好的RTSP播放器和RTMP播放器必备的功能,实时快照是把解码后的yuv数据重新编码成png,所以有一定的CPU消耗,不建议过于频繁操作。
NT_SP_CaptureImage:捕获图片

13 RTMP/RTSP拉流端快速切换URL(实时调用)

NT_SP_SwitchURL:切换URL,其中:switch_pos: 切换到新url以后,设置的播放位置, 默认请填0, 这个只对设置播放位置的点播url有效, 直播url无效

14 用户数据回调

NT_SP_SetUserDataCallBack:设置用户数据回调,用于接收扩展SEI模块发送的用户数据信息

15 SEI数据回调

NT_SP_SetSEIDataCallBack:设置视频sei数据回调,用于接收SEI数据回调

16 设置视频画面填充模式

  /*
* 设置视频画面的填充模式,如填充整个绘制窗口、等比例填充绘制窗口,如不设置,默认填充整个绘制窗口
* handle: 播放句柄
* mode: 0: 填充整个绘制窗口; 1: 等比例填充绘制窗口, 默认值是0
* 成功返回NT_ERC_OK
*/
[DllImport(@”SmartPlayerSDK.dll”)]
public static extern UInt32 NT_SP_SetRenderScaleMode(IntPtr handle, Int32 mode);

17 只解码关键帧

只解关键帧的场景,也是用于多路播放诉求,比如一般的监控场景,考虑到多路的场景,一般关键帧间隔不大(如1-2秒一个),平台可对现场场景有个宏观了解,如需重点关注某几路画面的时候,再实时取消这个选项,实现全帧播放,所以,只解关键帧一定要做成实时调用的接口才更有设计意义。
/*
* 设置只解码视频关键帧
* is_only_dec_key_frame: 1:表示只解码关键帧, 0:表示都解码, 默认是0
* 成功返回NT_ERC_OK
*/
[DllImport(@”SmartPlayerSDK.dll”)]
public static extern UInt32 NT_SP_SetOnlyDecodeVideoKeyFrame(IntPtr handle, Int32 is_only_dec_key_frame);

18 RTMP/RTSP播放端-停止播放

NT_SP_StopPlay

19 关闭播放实例

NT_SP_Close

20 Uninit

NT_SP_UnInit

22 RTMP/RTSP播放端音视频数据回调回调

/*事件ID*/
public enum NT_SP_E_EVENT_ID : uint
{
NT_SP_E_EVENT_ID_BASE = NTBaseCodeDefine.NT_EVENT_ID_SMART_PLAYER_SDK,

NT_SP_E_EVENT_ID_CONNECTING = NT_SP_E_EVENT_ID_BASE | 0x2, /*连接中*/
NT_SP_E_EVENT_ID_CONNECTION_FAILED = NT_SP_E_EVENT_ID_BASE | 0x3, /*连接失败*/
NT_SP_E_EVENT_ID_CONNECTED = NT_SP_E_EVENT_ID_BASE | 0x4, /*已连接*/
NT_SP_E_EVENT_ID_DISCONNECTED = NT_SP_E_EVENT_ID_BASE | 0x5, /*断开连接*/
NT_SP_E_EVENT_ID_NO_MEDIADATA_RECEIVED = NT_SP_E_EVENT_ID_BASE | 0x8, /*收不到RTMP数据*/
NT_SP_E_EVENT_ID_RTSP_STATUS_CODE = NT_SP_E_EVENT_ID_BASE | 0xB, /*rtsp status code上报, 目前只上报401, param1表示status code*/
NT_SP_E_EVENT_ID_NEED_KEY = NT_SP_E_EVENT_ID_BASE | 0xC, /*需要输入解密key才能播放*/
NT_SP_E_EVENT_ID_KEY_ERROR = NT_SP_E_EVENT_ID_BASE | 0xD, /*解密key不正确*/

/* 接下来请从0x81开始*/
NT_SP_E_EVENT_ID_START_BUFFERING = NT_SP_E_EVENT_ID_BASE | 0x81, /*开始缓冲*/
NT_SP_E_EVENT_ID_BUFFERING = NT_SP_E_EVENT_ID_BASE | 0x82, /*缓冲中, param1 表示百分比进度*/
NT_SP_E_EVENT_ID_STOP_BUFFERING = NT_SP_E_EVENT_ID_BASE | 0x83, /*停止缓冲*/

NT_SP_E_EVENT_ID_DOWNLOAD_SPEED = NT_SP_E_EVENT_ID_BASE | 0x91, /*下载速度, param1表示下载速度,单位是(Byte/s)*/

NT_SP_E_EVENT_ID_PLAYBACK_REACH_EOS = NT_SP_E_EVENT_ID_BASE | 0xa1, /*播放结束, 直播流没有这个事件,点播流才有*/
NT_SP_E_EVENT_ID_RECORDER_REACH_EOS = NT_SP_E_EVENT_ID_BASE | 0xa2, /*录像结束, 直播流没有这个事件, 点播流才有*/
NT_SP_E_EVENT_ID_PULLSTREAM_REACH_EOS = NT_SP_E_EVENT_ID_BASE | 0xa3, /*拉流结束, 直播流没有这个事件,点播流才有*/

NT_SP_E_EVENT_ID_DURATION = NT_SP_E_EVENT_ID_BASE | 0xa8, /*视频时长,如果是直播,则不上报,如果是点播的话, 若能从视频源获取视频时长的话,则上报, param1表示视频时长,单位是毫秒(ms)*/
}

21 RTMP/RTSP播放端音视频数据回调

/*
*拉流吐视频数据时,一些相关的数据
*/
[StructLayoutAttribute(LayoutKind.Sequential)]
public struct NT_SP_PullStreamVideoDataInfo
{
public Int32 is_key_frame_; /* 1:表示关键帧, 0:表示非关键帧 */
public UInt64 timestamp_; /* 解码时间戳, 单位是毫秒 */
public Int32 width_; /* 一般是0 */
public Int32 height_; /* 一般也是0 */
public IntPtr parameter_info_; /* 一般是NULL */
public UInt32 parameter_info_size_; /* 一般是0 */
public UInt64 presentation_timestamp_; /*显示时间戳, 这个值要大于或等于timestamp_, 单位是毫秒*/
}

/*
*拉流吐音频数据时,一些相关的数据
*/
[StructLayoutAttribute(LayoutKind.Sequential)]
public struct NT_SP_PullStreamAuidoDataInfo
{
public Int32 is_key_frame_; /* 1:表示关键帧, 0:表示非关键帧 */
public UInt64 timestamp_; /* 单位是毫秒 */
public Int32 sample_rate_; /* 一般是0 */
public Int32 channel_; /* 一般是0 */
public IntPtr parameter_info_; /* 如果是AAC的话,这个是有值的, 其他编码一般忽略 */
public UInt32 parameter_info_size_; /*如果是AAC的话,这个是有值的, 其他编码一般忽略 */
public UInt64 reserve_; /* 保留 */
}

以上是基础的接口说明和调用流程,感兴趣的开发者可以参考。
